自來水廠傘型迷宮式沉淀裝置技術
時間:2020-07-20 17:31:20
字體:[大中小]
公司專利技術
結構原理:
傘型迷宮式沉淀裝置使沉淀方式更接近淺層理論。其模塊式組裝方式有效地解決了迷宮式斜板沉淀上下層銜接差導致沉淀效果差的問題。傘裝置不改變沉淀池中水流方向,實行水與懸浮物分流,水走水道、泥走泥道。分離效率高,避免了水路與泥路的相互干擾,不會出現礬花上浮,水流短路現象。相鄰的兩個傘型迷宮式沉淀裝置與相鄰的兩個筋條之間,構成一個個后絮凝單元,有助于絮凝過程中不徹底的懸浮顆粒,在沉淀過程中微絮凝集聚變大形成絮團更利于沉降。水流沿傘型迷宮式沉淀裝置水平流動,延長泥水分離時間,保證泥水分離的充足時間。
技術特點:
可隨意調整斜板間距(沉淀距離),適應不同的水質及運行條件,出水水質穩定。
在斜板的下表面設置有渦旋湍動控制區,能夠形成二次絮凝作用。
模塊式組裝方式,不會形成兩個三角形死區,提高沉淀池的利用率。
傘裝置形狀穩定,可以根據不同的池型自由組合拆裝,后期維護管理簡單。

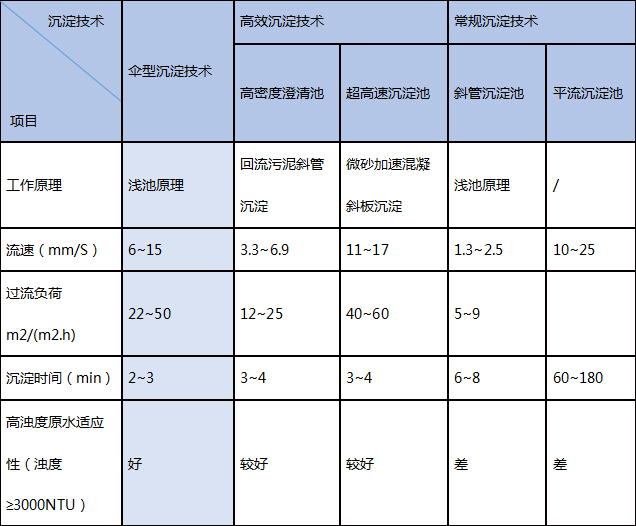

傘型沉淀技術與其它沉淀技術對比表(以1萬噸/天規模水廠為例)
